Nome principale: Gran Meandro delle Cime Mogenza
Numero catasto: 3290
Numero catasto locale: 1678FR
Numero totale ingressi: 5
Data primo accatastamento: 01/01/1980
Altri nomi
Drio Man
M39
Data scoperta: 13/08/1978
Scopritore: Umberto Mikolic
Gruppo scopritore: CGEB - Commissione Grotte Eugenio Boegan
Descrizione ingresso
Numero ingresso: 1

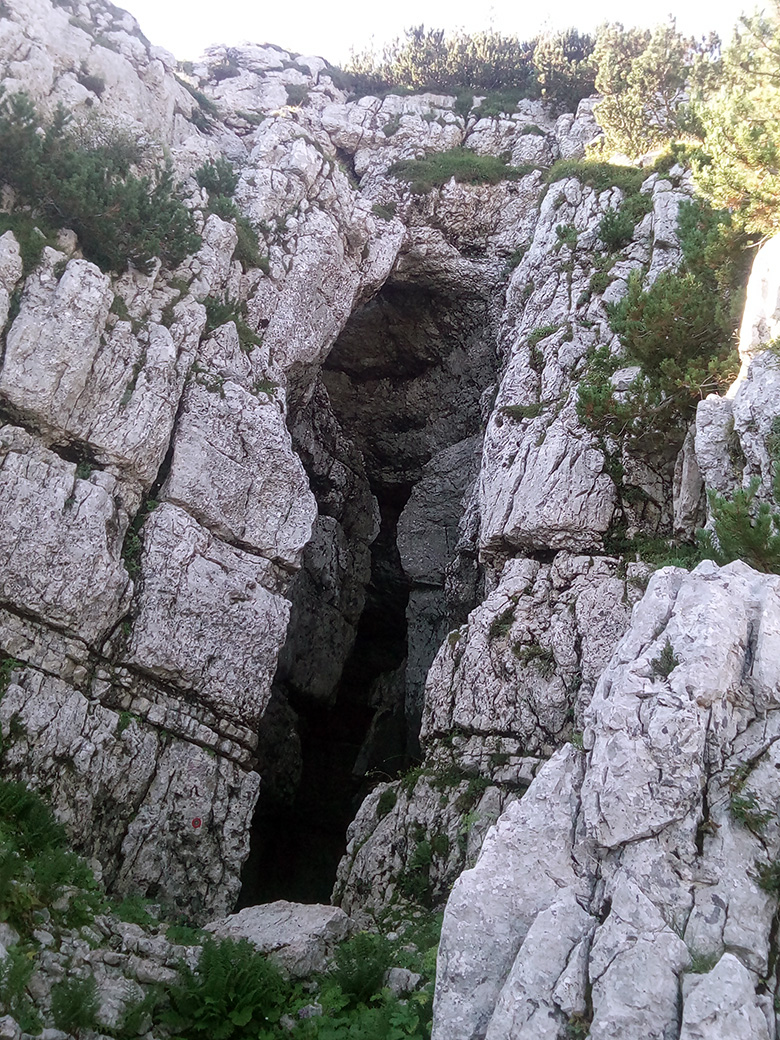

Nome ingresso: Ingresso 1A
Ingresso principale: Si
Sigla ingresso: M39
Stato ingresso: Agibile
Dimensione stimata ingresso: corridoio largo m 4 e alto circa 10
Tipo ingresso: Orizzontale
Morfologia ingresso: Meandro
Profondità pozzo d'accesso: 0 m
Pericoli all'accesso: Neve
Limitazioni: Nessuna
Accessibilità: Libera
Note per Accessibilità: Il grande corridoio d'accesso un tempo conteneva un piccolo nevaio, presente anche ad estate inoltrata e a inizio stagione l'accesso al primo pozzo interno poteva essere problematico. Attualmente la neve si è ridotta notevolmente o è sparita del tutto, pertanto d'estate il problema non sussiste.
Data di accatastamento: 28/06/2013

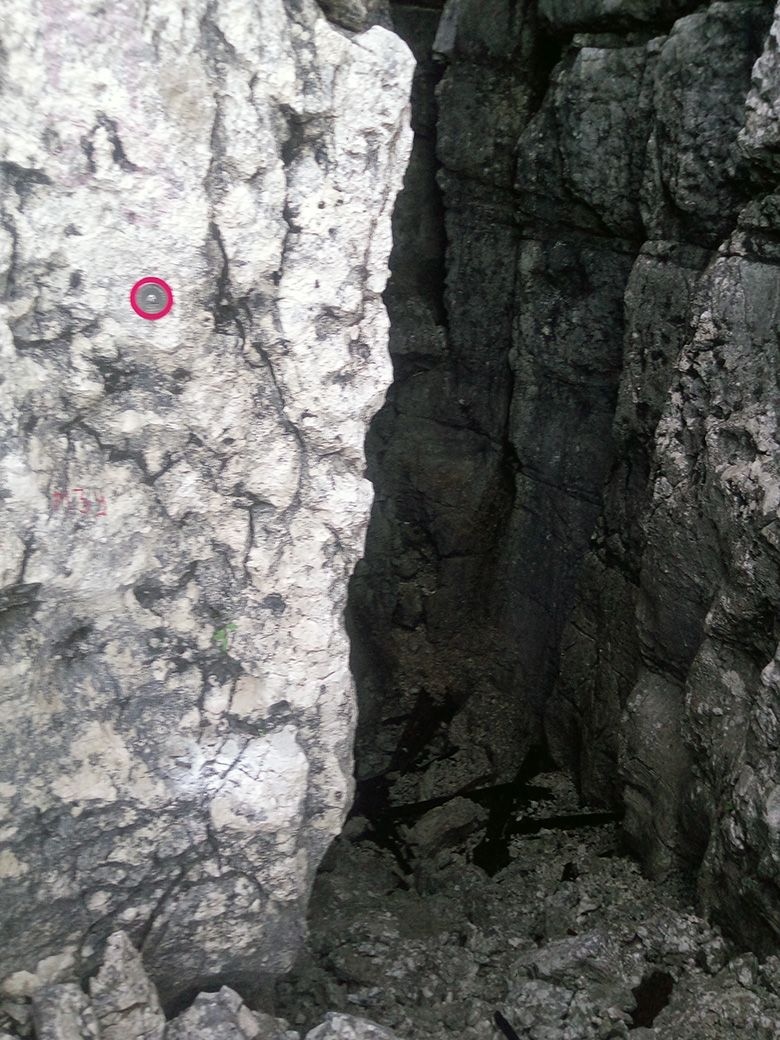

Targhettatura

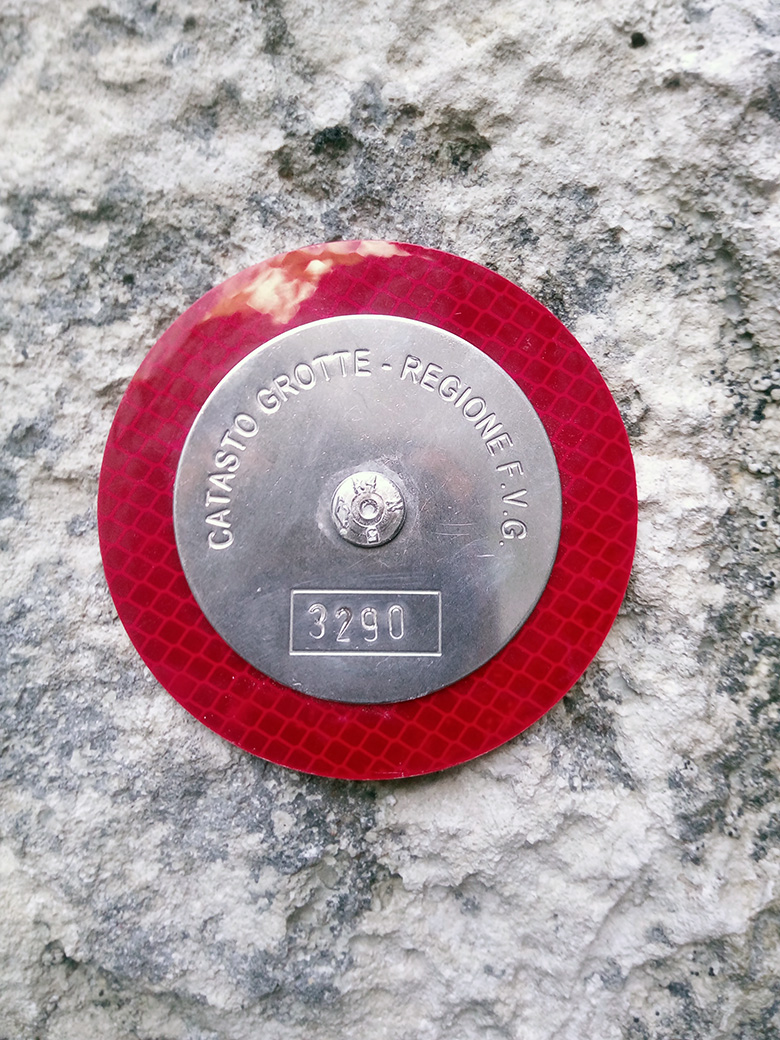

Presenza targhetta: Si
Sigla targhetta: 3290
Data targhettatura: 19/08/2023
Gruppo targhettatura: CGEB - Commissione Grotte Eugenio Boegan
Campagna targhettatura: 2023-2025
Località
Comune: Tarvisio
Area geografica: Alpi Giulie
Area provinciale: Udine
Tipo carta: 1:5.000
Carta CTRN 1:5.000: 050034 - Monte Cergnala
Rilevamento posizione
Metodo rilevamento: STRUMENTALE -> GPS
Tipo posizione: Aggiornamento Posizione
Tipo coordinate rilevate: Geografiche WGS84
Latitudine: 46,387189
Longitudine: 13,531779
Lat. WGS84: 46,387189
Lon. WGS84: 13,531779
Est RDN2008/UTM 33N: 387108,428
Nord RDN2008/UTM 33N: 5138115,669
Data esecuzione posizione: 17/08/2021
Quota ingresso (s.l.m.): 1753 m
Metodo rilevamento quota: Cartografico
Carta utilizzata: 1:5.000
Note rilevamento quota: 1760 m - quota barometrica
Affidabilità posizione: Corretto
Autori della posizione
Autore: Umberto Mikolic
Gruppo appartenenza: CGEB - Commissione Grotte Eugenio Boegan
Descrizione ingresso
Numero ingresso: 2
Nome ingresso: Ingresso 2B
Ingresso principale: No
Tipo ingresso: Orizzontale
Morfologia ingresso: Galleria
Profondità pozzo d'accesso: 0 m
Data di accatastamento: 28/06/2013
Targhettatura
Presenza targhetta: No
Località
Comune: Tarvisio
Area geografica: Alpi Giulie
Area provinciale: Udine
Tipo carta: 1:5.000
Carta CTRN 1:5.000: 050034 - Monte Cergnala
Rilevamento posizione
Metodo rilevamento: GRAFICO -> Poligonale
Tipo posizione: Aggiornamento Posizione
Tipo coordinate rilevate: Metriche RDN2008/UTM 33N
Latitudine: 5138105,069
Longitudine: 387097,728
Lat. WGS84: 46,387091844188
Lon. WGS84: 13,531642443663
Est RDN2008/UTM 33N: 387097,728
Nord RDN2008/UTM 33N: 5138105,069
Note rilevamento posizione: Posizione calcolata sulla base dela pianta partendo dalla posizione nota dell'ingresso principale (punto 1A sul rilievo).
Data esecuzione posizione: 09/03/2024
Quota ingresso (s.l.m.): 1759 m
Metodo rilevamento quota: Cartografico
Carta utilizzata: < 1:5.000
Note rilevamento quota: Quota calcolata sulla base del rilievo partendo dalla quota nota dell'ingresso principale (punto 1A sul rilievo).
Affidabilità posizione: Corretto
Autori della posizione
Autore: Damjan Gerl
Gruppo appartenenza: GRMADA - Amatersko športno društvo / Associazione Sportiva Dilettantistica Grmada
Descrizione ingresso
Numero ingresso: 3
Nome ingresso: Ingresso 3C
Ingresso principale: No
Targhettatura
Presenza targhetta: No
Località
Comune: Tarvisio
Area geografica: Alpi Giulie
Area provinciale: Udine
Carta CTRN 1:5.000: 050034 - Monte Cergnala
Rilevamento posizione
Metodo rilevamento: GRAFICO -> Poligonale
Tipo posizione: Prima Posizione
Tipo coordinate rilevate: Metriche RDN2008/UTM 33N
Latitudine: 5138102,869
Longitudine: 387121,928
Lat. WGS84: 46,387076091541
Lon. WGS84: 13,531957603906
Est RDN2008/UTM 33N: 387121,928
Nord RDN2008/UTM 33N: 5138102,869
Note rilevamento posizione: Posizione calcolata sulla base dela pianta partendo dalla posizione nota dell'ingresso principale (punto 1A sul rilievo).
Data esecuzione posizione: 09/03/2024
Quota ingresso (s.l.m.): 1762,4 m
Metodo rilevamento quota: Cartografico
Carta utilizzata: < 1:5.000
Note rilevamento quota: Quota calcolata sulla base del rilievo partendo dalla quota nota dell'ingresso principale (punto 1A sul rilievo).
Affidabilità posizione: Corretto
Autori della posizione
Autore: Damjan Gerl
Gruppo appartenenza: GRMADA - Amatersko športno društvo / Associazione Sportiva Dilettantistica Grmada
Descrizione ingresso
Numero ingresso: 4
Nome ingresso: Ingresso 4D
Ingresso principale: No
Targhettatura
Presenza targhetta: No
Località
Comune: Tarvisio
Area geografica: Alpi Giulie
Area provinciale: Udine
Carta CTRN 1:5.000: 050034 - Monte Cergnala
Rilevamento posizione
Metodo rilevamento: GRAFICO -> Poligonale
Tipo posizione: Prima Posizione
Tipo coordinate rilevate: Metriche RDN2008/UTM 33N
Latitudine: 5138046,169
Longitudine: 387203,528
Lat. WGS84: 46,386579591148
Lon. WGS84: 13,533032171637
Est RDN2008/UTM 33N: 387203,528
Nord RDN2008/UTM 33N: 5138046,169
Note rilevamento posizione: Posizione calcolata sulla base dela pianta partendo dalla posizione nota dell'ingresso principale (punto 1A sul rilievo).
Data esecuzione posizione: 09/03/2024
Quota ingresso (s.l.m.): 1748,2 m
Metodo rilevamento quota: Cartografico
Carta utilizzata: < 1:5.000
Note rilevamento quota: Quota calcolata sulla base del rilievo partendo dalla quota nota dell'ingresso principale (punto 1A sul rilievo).
Affidabilità posizione: Corretto
Autori della posizione
Autore: Damjan Gerl
Gruppo appartenenza: GRMADA - Amatersko športno društvo / Associazione Sportiva Dilettantistica Grmada
Descrizione ingresso
Numero ingresso: 5
Nome ingresso: Ingresso M83
Ingresso principale: No
Targhettatura
Presenza targhetta: No
Località
Comune: Tarvisio
Area geografica: Alpi Giulie
Area provinciale: Udine
Carta CTRN 1:5.000: 050034 - Monte Cergnala
Rilevamento posizione
Metodo rilevamento: GRAFICO -> Poligonale
Tipo posizione: Prima Posizione
Tipo coordinate rilevate: Metriche RDN2008/UTM 33N
Latitudine: 5138095,369
Longitudine: 387173,228
Lat. WGS84: 46,387017177521
Lon. WGS84: 13,532626374922
Est RDN2008/UTM 33N: 387173,228
Nord RDN2008/UTM 33N: 5138095,369
Note rilevamento posizione: Posizione calcolata sulla base dela pianta partendo dalla posizione nota dell'ingresso principale (punto 1A sul rilievo).
Data esecuzione posizione: 09/03/2024
Quota ingresso (s.l.m.): 1762,4 m
Metodo rilevamento quota: Cartografico
Carta utilizzata: < 1:5.000
Note rilevamento quota: Quota calcolata sulla base del rilievo partendo dalla quota nota dell'ingresso principale (punto 1A sul rilievo).
Affidabilità posizione: Corretto
Autori della posizione
Autore: Damjan Gerl
Gruppo appartenenza: GRMADA - Amatersko športno društvo / Associazione Sportiva Dilettantistica Grmada
Caratteristiche
Sviluppo planimetrico: 882 m
Profondità: 305 m
Dislivello totale: 305 m
Quota fondo: 1457,4 m
Andamento cavità: Tratti verticali e orizzontali alternati
Stato della cavità
Grotta turistica: No
Meteorologia ipogea
Non sono presenti informazioni
Danneggiamenti
Non sono presenti informazioni
Geologia
fonte: Carta geologica del Friuli Venezia Giulia alla scala 1:150.000
Ingresso 1A
Litologia: Carbonati, talora con marne, stratificati
Ambiente: Depositi di piattaforma
Età: Trias sup.
| Formazione: |
Ingresso 2B
Litologia: Carbonati, talora con marne, stratificati
Ambiente: Depositi di piattaforma
Età: Trias sup.
| Formazione: |
Ingresso 3C
Litologia: Carbonati, talora con marne, stratificati
Ambiente: Depositi di piattaforma
Età: Trias sup.
| Formazione: |
Ingresso 4D
Litologia: Carbonati, talora con marne, stratificati
Ambiente: Depositi di piattaforma
Età: Trias sup.
| Formazione: |
Ingresso M83
Litologia: Carbonati, talora con marne, stratificati
Ambiente: Depositi di piattaforma
Età: Trias sup.
| Formazione: |
Non sono presenti informazioni
Vincoli
Nome ramo: FONDO
Numero ramo: 1
Descrizione ramo:
Ramo attivo: No
Pozzo/risalita/scivolo
| Tipo | Dislivello | Nome |
|---|---|---|
| Pozzo | 31 m |
Nome ramo: LATERALE CIECO
Numero ramo: 2
Descrizione ramo:
Ramo attivo: No
Pozzo/risalita/scivolo
| Tipo | Dislivello | Nome |
|---|---|---|
| Pozzo | 11 m | |
| Pozzo | 9,5 m | |
| Pozzo | 9 m |
Nome ramo: POZZO CIECO-R.FONDO
Numero ramo: 3
Descrizione ramo:
Ramo attivo: No
Pozzo/risalita/scivolo
| Tipo | Dislivello | Nome |
|---|---|---|
| Pozzo | 4 m |
Nome ramo: FONDO
Numero ramo: 1
Descrizione ramo:
Ramo attivo: No
Pozzo/risalita/scivolo
| Tipo | Dislivello | Nome |
|---|---|---|
| Pozzo | 28 m |
Nome ramo: PRIMO FONDO
Numero ramo: 4
Descrizione ramo:
Ramo attivo: No
Pozzo/risalita/scivolo
| Tipo | Dislivello | Nome |
|---|---|---|
| Pozzo | 36 m | |
| Pozzo | 38 m | |
| Pozzo | 2 m | |
| Pozzo | 18 m | |
| Pozzo | 21 m | |
| Pozzo | 13,5 m |
Nome ramo: FONDO
Numero ramo: 1
Descrizione ramo:
Ramo attivo: No
Pozzo/risalita/scivolo
| Tipo | Dislivello | Nome |
|---|---|---|
| Pozzo | 10 m |
Nome ramo: Principale
Numero ramo:
Descrizione ramo:
Ramo attivo: No
Pozzo/risalita/scivolo
| Tipo | Dislivello | Nome |
|---|---|---|
| Pozzo | 18 m |
Nome ramo: FONDO
Numero ramo: 1
Descrizione ramo:
Ramo attivo: No
Pozzo/risalita/scivolo
| Tipo | Dislivello | Nome |
|---|---|---|
| Pozzo | 20 m | |
| Pozzo | 22 m | |
| Pozzo | 20 m | |
| Pozzo | 12 m | |
| Pozzo | 4 m | |
| Pozzo | 4 m | |
| Pozzo | 5 m | |
| Pozzo | 7 m | |
| Pozzo | 5 m | |
| Pozzo | 6 m | |
| Pozzo | 7 m | |
| Pozzo | 13 m | |
| Pozzo | 26 m | |
| Pozzo | 6 m |
Breve descrizione del percorso d'accesso
L'ingresso principale (punto 1A del rilievo), costituito da un pittoresco grande corridoio in discesa, si apre in un solco nei pressi del bivacco Bortolutti. Dal bivacco l'ingresso però non è visibile e per raggiungerlo occorre scavalcare, preferibilmente dal lato verso valle, il solco che delimita il piazzale antistante il bivacco stesso.
Data rilievo: 15/07/1989
Tipo rilievo: Aggiornamento rilievo
Autori del rilievo
Autore: Umberto Mikolic
Gruppo appartenenza: CGEB - Commissione Grotte Eugenio Boegan
File rilievi presenti

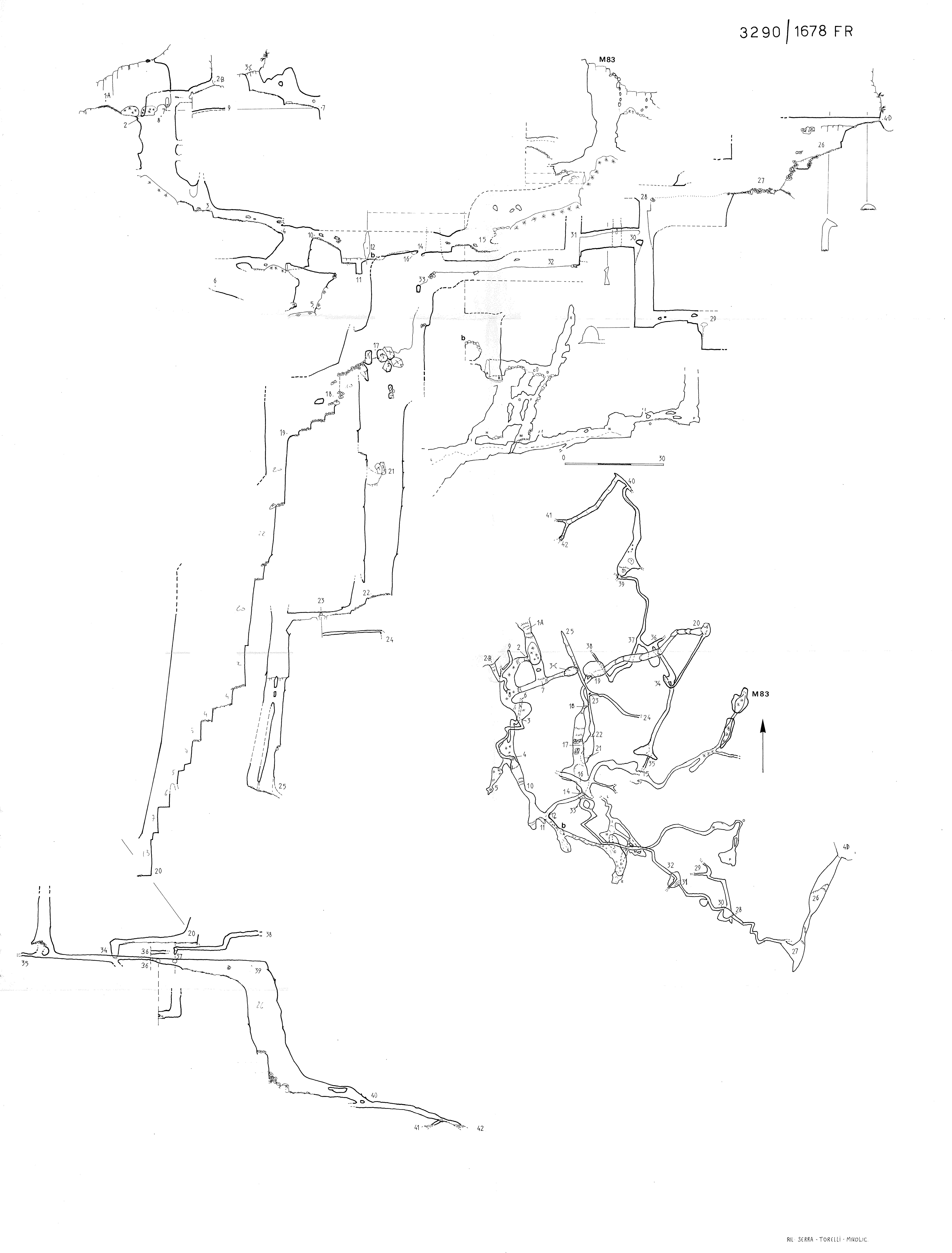

Tipo file rilievo: Pianta e sezione
Scarica rilievo originale
Data rilievo: 31/12/1978
Tipo rilievo: Primo rilievo
Autori del rilievo
Autore: Sergio Serra
Gruppo appartenenza: CGEB - Commissione Grotte Eugenio Boegan
Autore: Louis Torelli
Gruppo appartenenza: CGEB - Commissione Grotte Eugenio Boegan
Autore: Umberto Mikolic
Gruppo appartenenza: CGEB - Commissione Grotte Eugenio Boegan
Scarica rilievo originalePlanimetria georiferita
La georeferenziazione della planimetria della cavità è comunque da intendersi indicativa, per l'accuratezza far riferimento alla scheda rilievi
Bibliografia
Andrea Borlini
Circolo Speleologico e Idrologico Friulano - Udine, Provincia di Udine - Assessorato all'Ambiente (2011)
Biblioteca del CSR
Collocazione: In "Il fenomeno carsico delle Alpi Giulie" Mem. Ist. It. Spel., s. II, vol. XXIV, 2011, pp 131-150
Categorie: Geospeleologia e carsismo
Indici: Aree carsiche
Keyword: Ricordo
Ricordo a speleologo
Andrea Borlini
Circolo Speleologico e Idrologico Friulano - Udine, Provincia di Udine - Assessorato all'Ambiente (2011)
Biblioteca del CSR
Collocazione: In "Il fenomeno carsico delle Alpi Giulie" Mem. Ist. It. Spel., s. II, vol. XXIV, 2011, pp 131-150
Categorie: Geospeleologia e carsismo
Indici: Aree carsiche
Keyword: Descrizione, Morfologia
Breve descrizione
Sergio Serra
Commissione grotte Eugenio Boegan (1980)
Biblioteca del CSR
Collocazione: Progressione n.5
Link: http://www.boegan.it/wp-content/uploads/2017/08/Progressione_005.pdf
Categorie: Documentazione speleologica
Indici: Guide e narrativa
Keyword: descrizione, esplorazioni
Descrizione interno grotta.
Agenda
Non sono presenti informazioni
Altri files
Nome file: 3290_rilievo_1989_bn.pdf
Data: 15/07/1989
Descrizione file: Rilievo del 1989 in tiff convertito in pdf (3290_rilievo_1989_bn.tif)
Relativo a: Rilievi
Nome file: P201_RG3290_FR1678.doc
Data: 17/08/2021
Descrizione file: Situazione ingresso principale
Relativo a: Ingressi
Nome file: 3290_calcolo posizioni altri ingressi_DG_2024-03-09.xlsx
Data: 09/03/2024
Descrizione file: File xlsx con il calcolo della posizione degli ingressi 2B, 3C, 4D e M83 in base ai dati desunti dal rilievo del 1989 e partendo dalla posizione e quota segnalata nella targhettatura del 2023. (di Damjan Gerl)
Relativo a: Ingressi
